산업디자인 포트폴리오

요청 사항: 깔끔한 마감

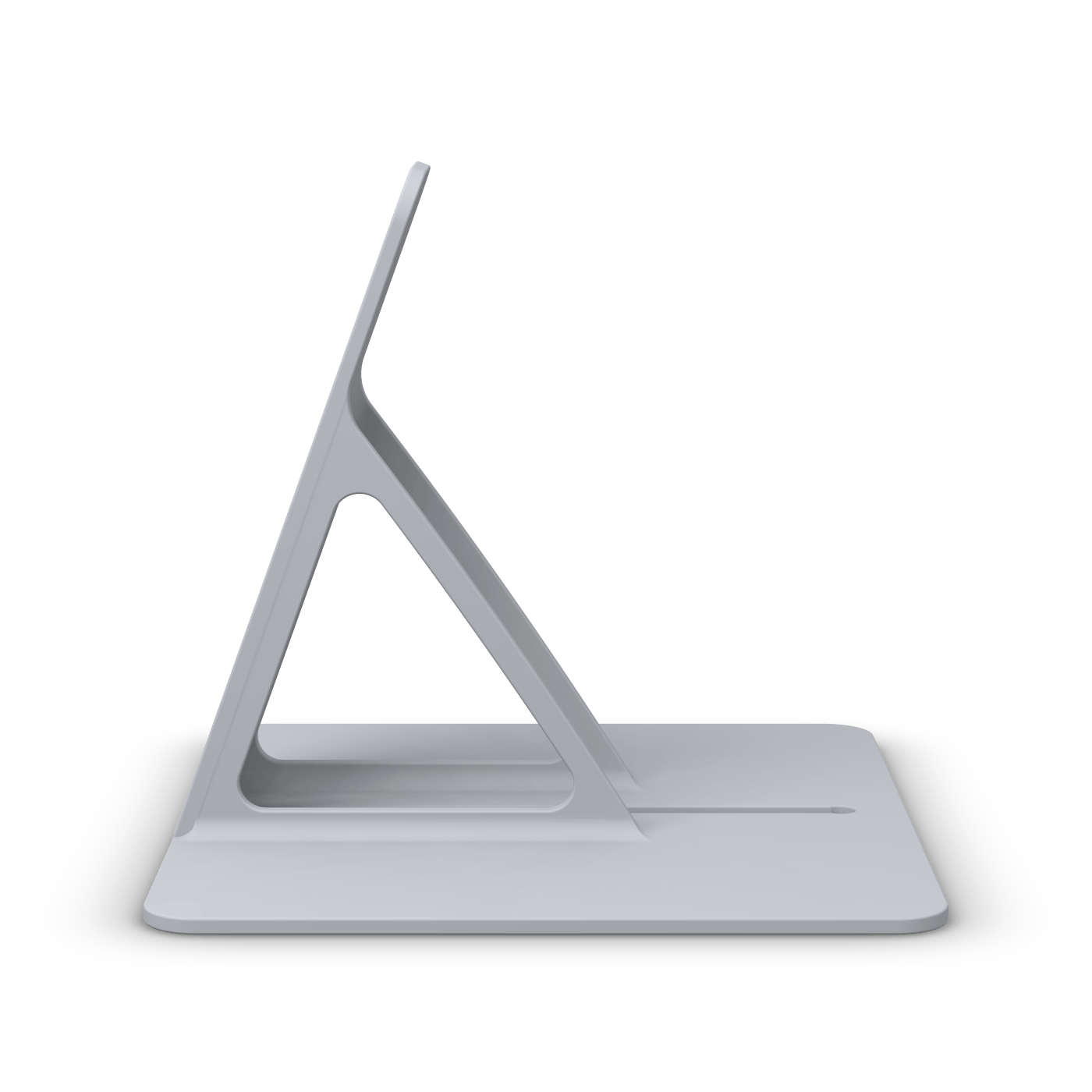

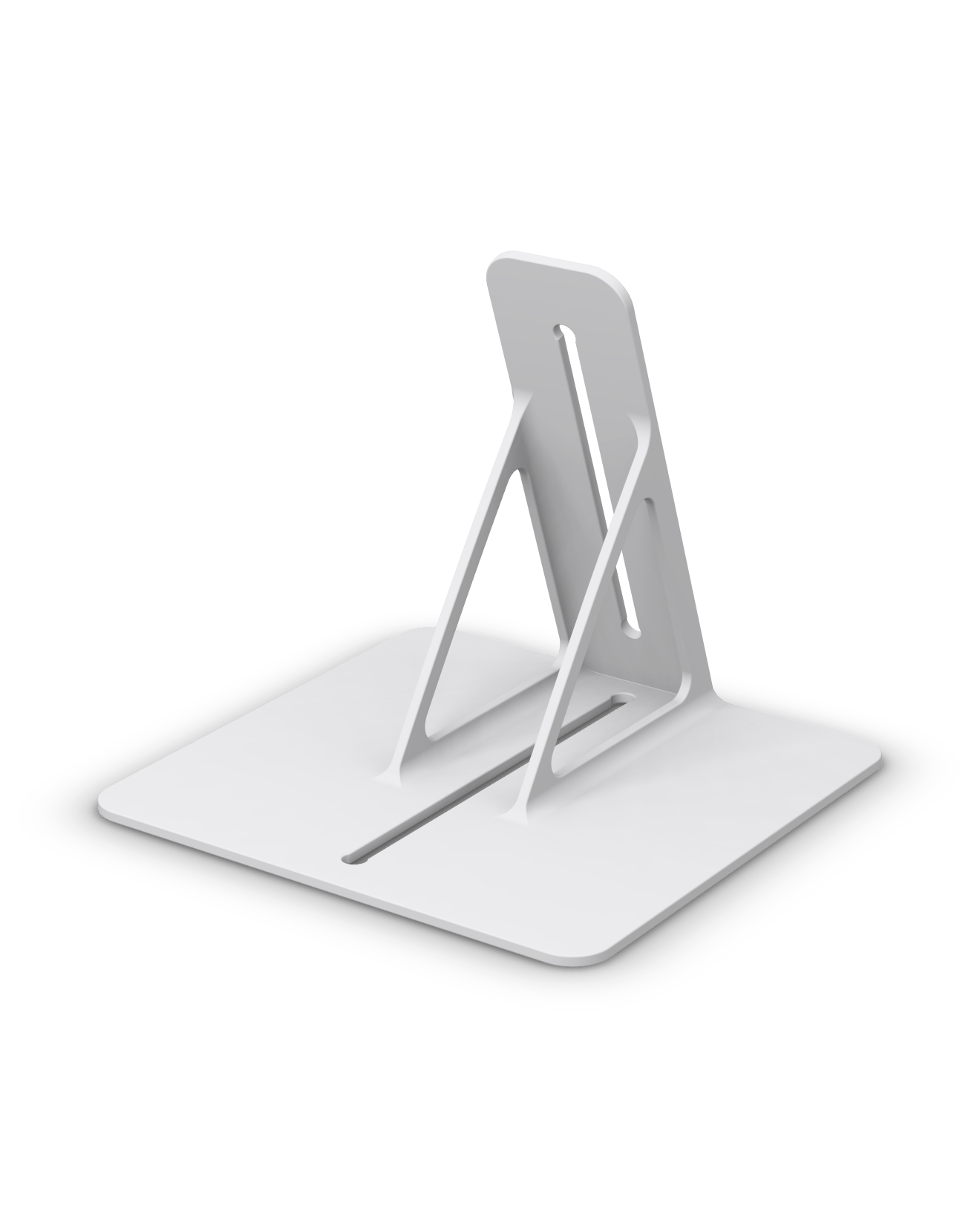

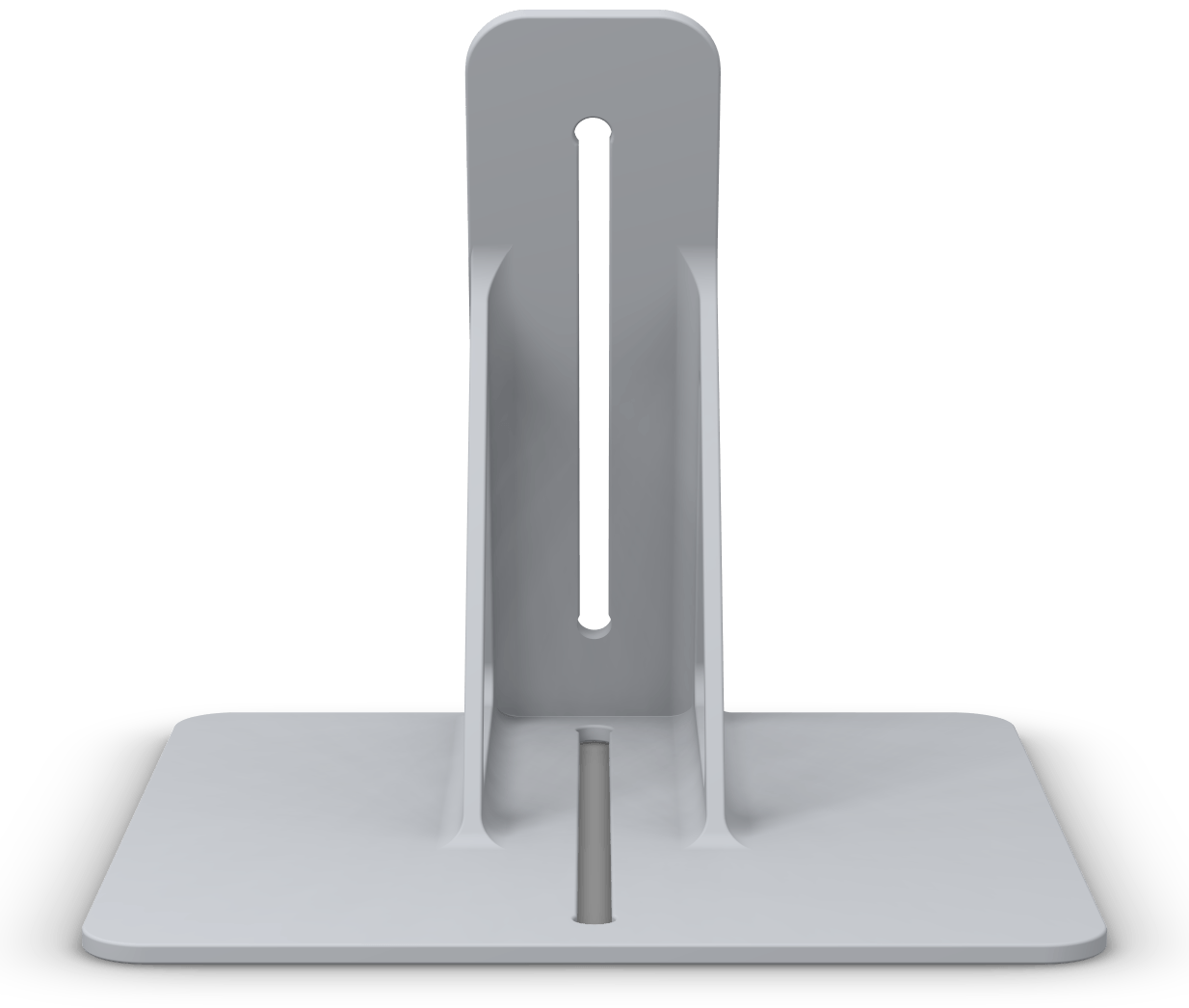

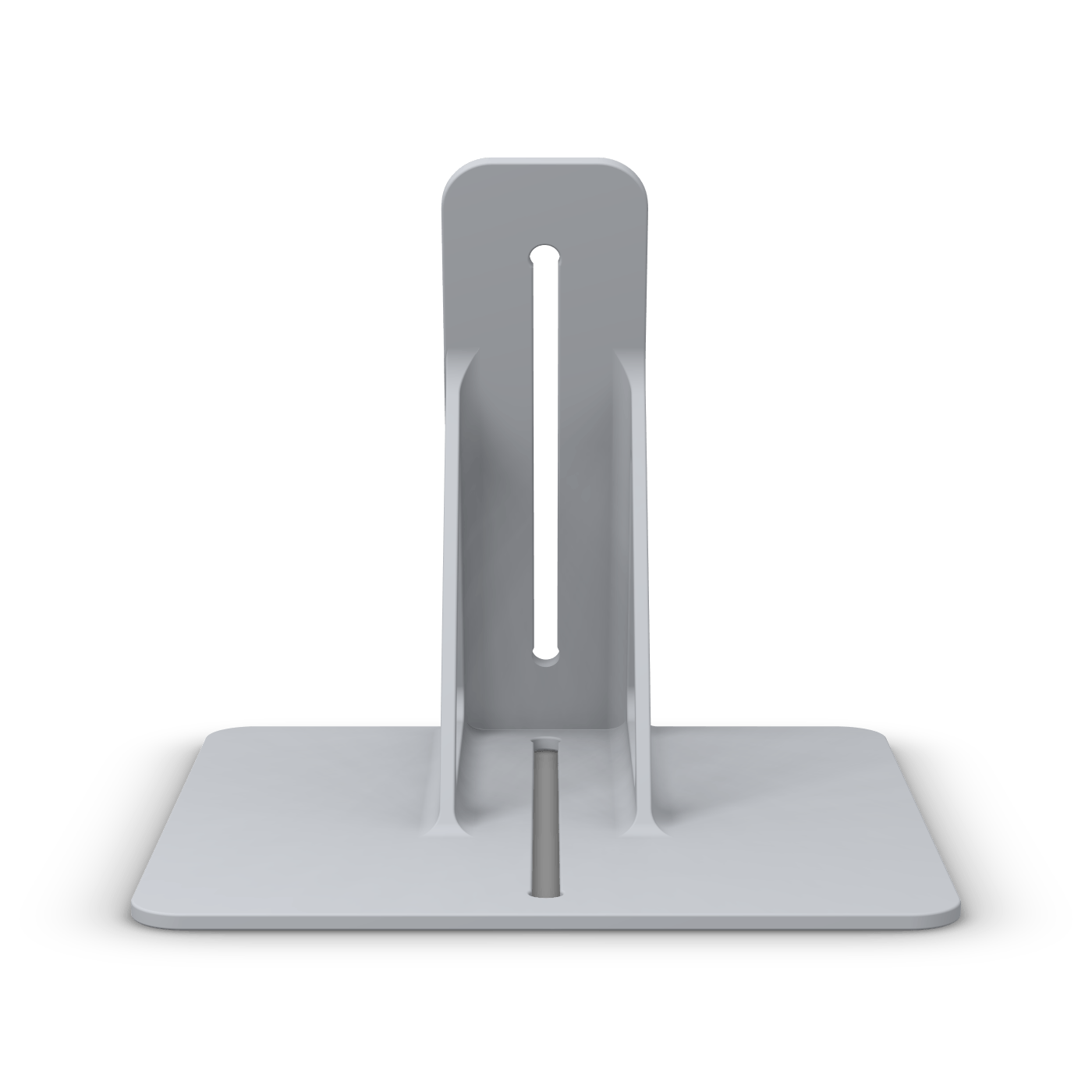

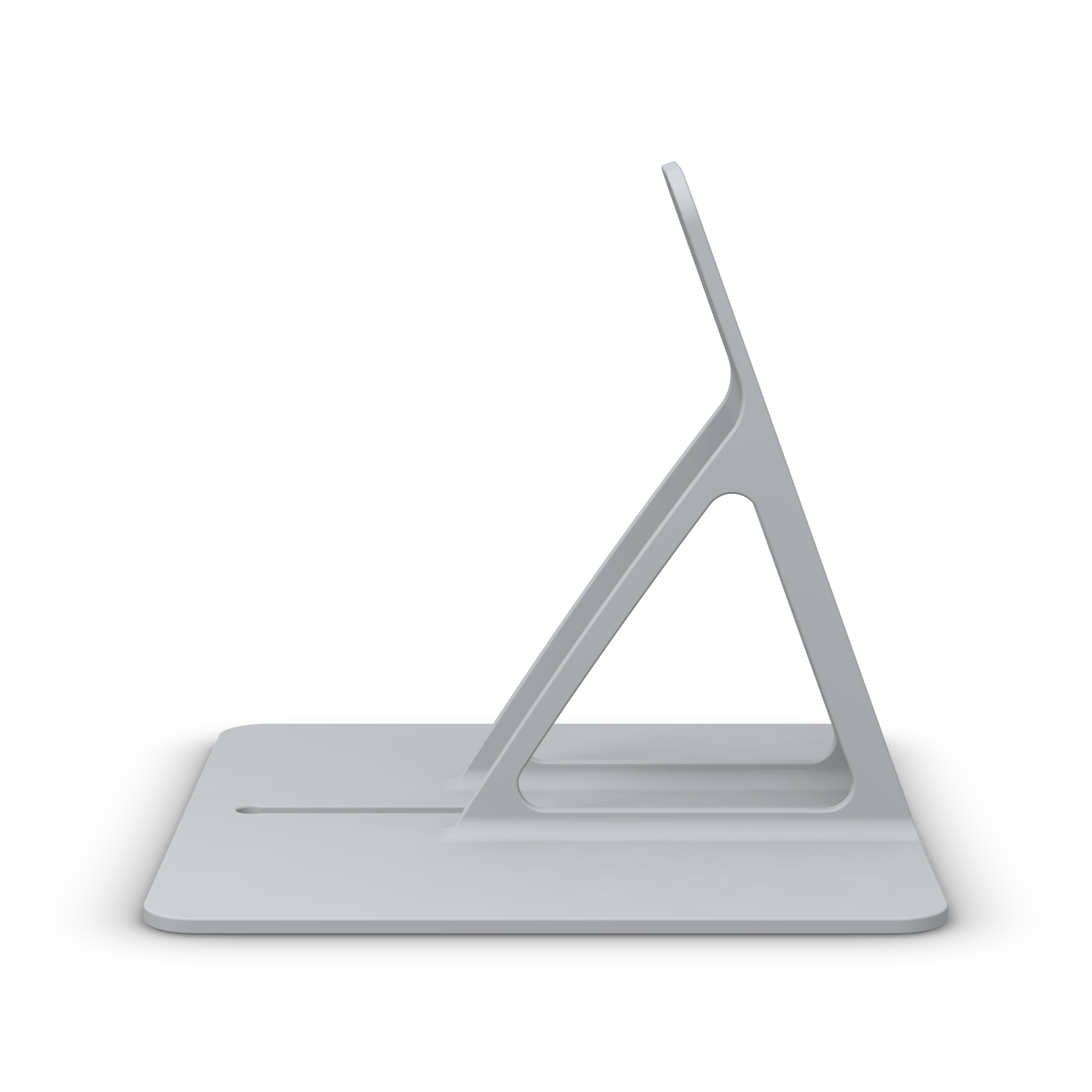

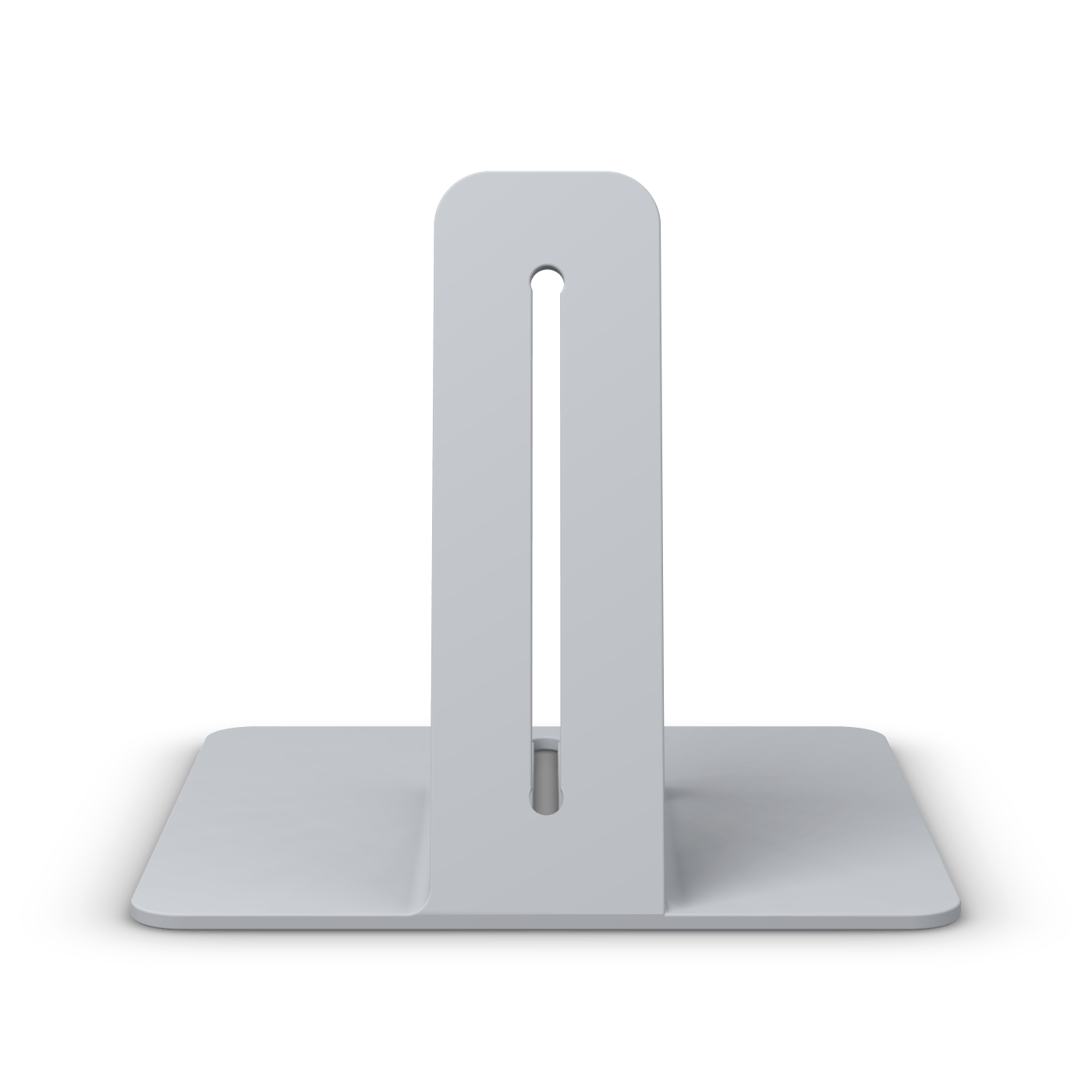

바깥 모서리를 모두 R0.5로 둥글리고, 고정판과 암 끝의 모퉁이는 R10.0으로 처리

채움률 50% (견고함)

암 양옆에 삼각 보강대 2개(두께 2.9 mm, 간격 34.3 mm), 접합부는 R4.0과 R10.0으로 둥글림

재료 PLA, 품질 표준 (적층 높이 0.2 mm)

고정판과 암의 두께는 3.0 mm, 고정판 바깥 면(145.0 × 140.0 mm)은 하나의 평면

색상 흰색, 수량 1개

폭 145.0 × 깊이 140.0 × 높이 127.4 mm, 분할 없는 일체형

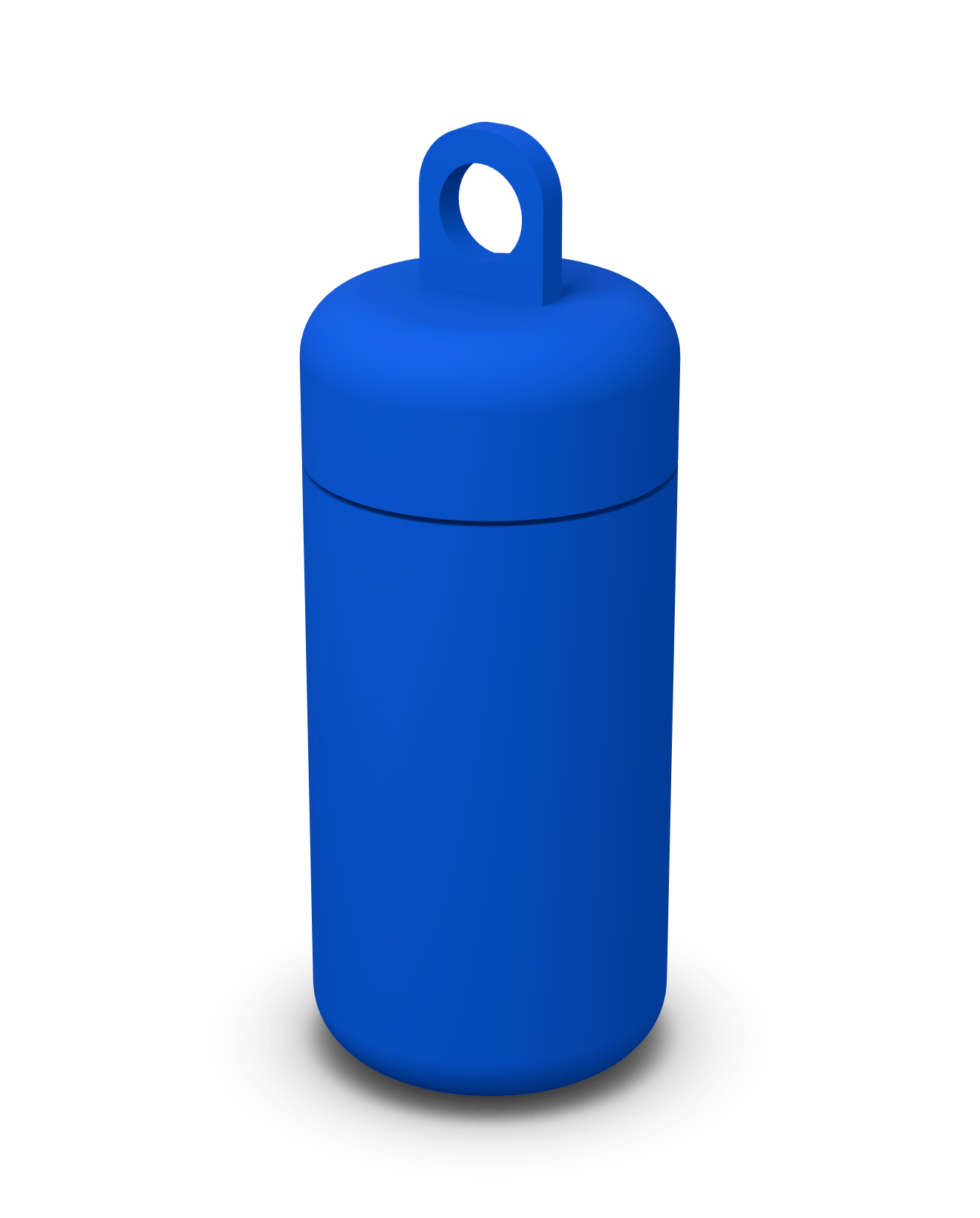

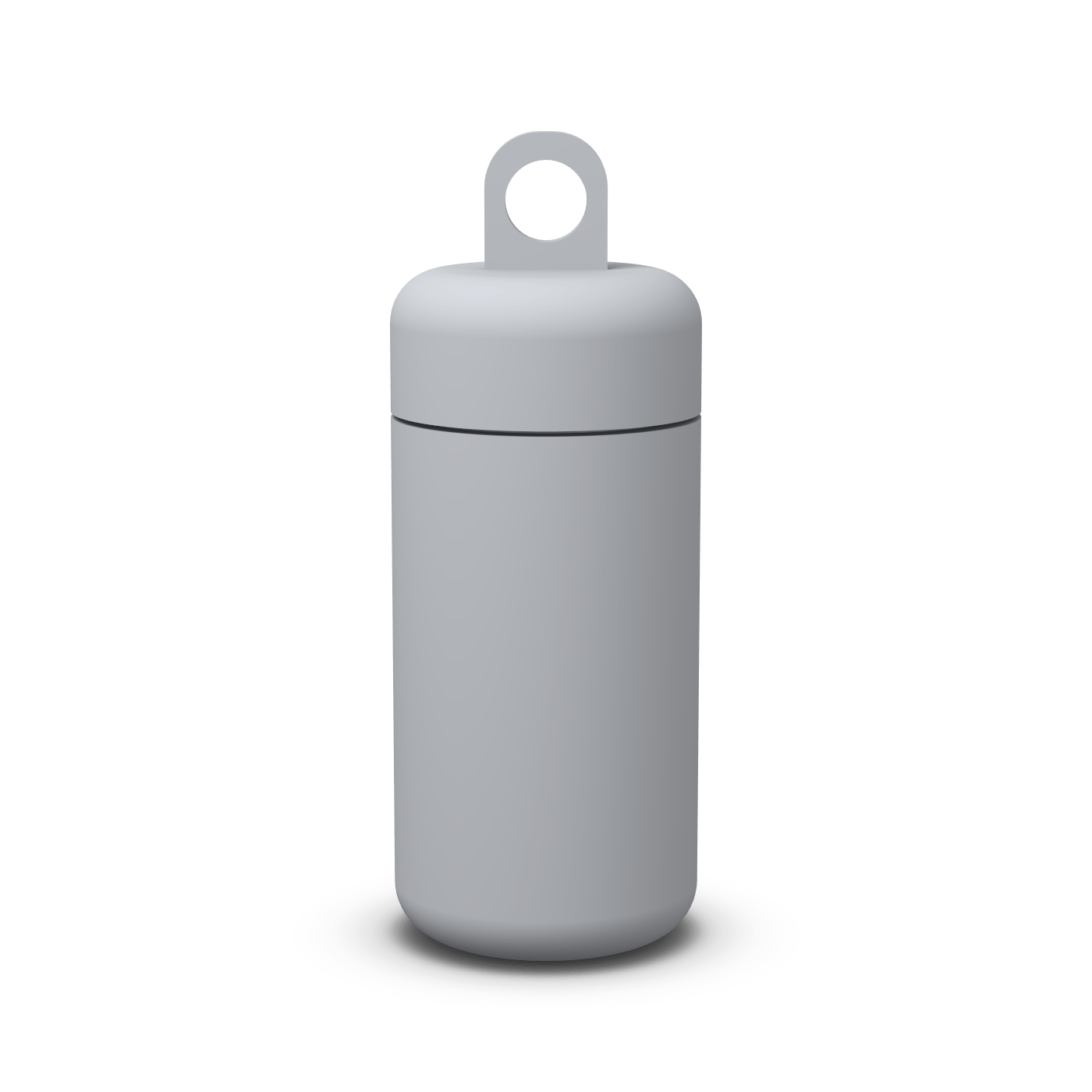

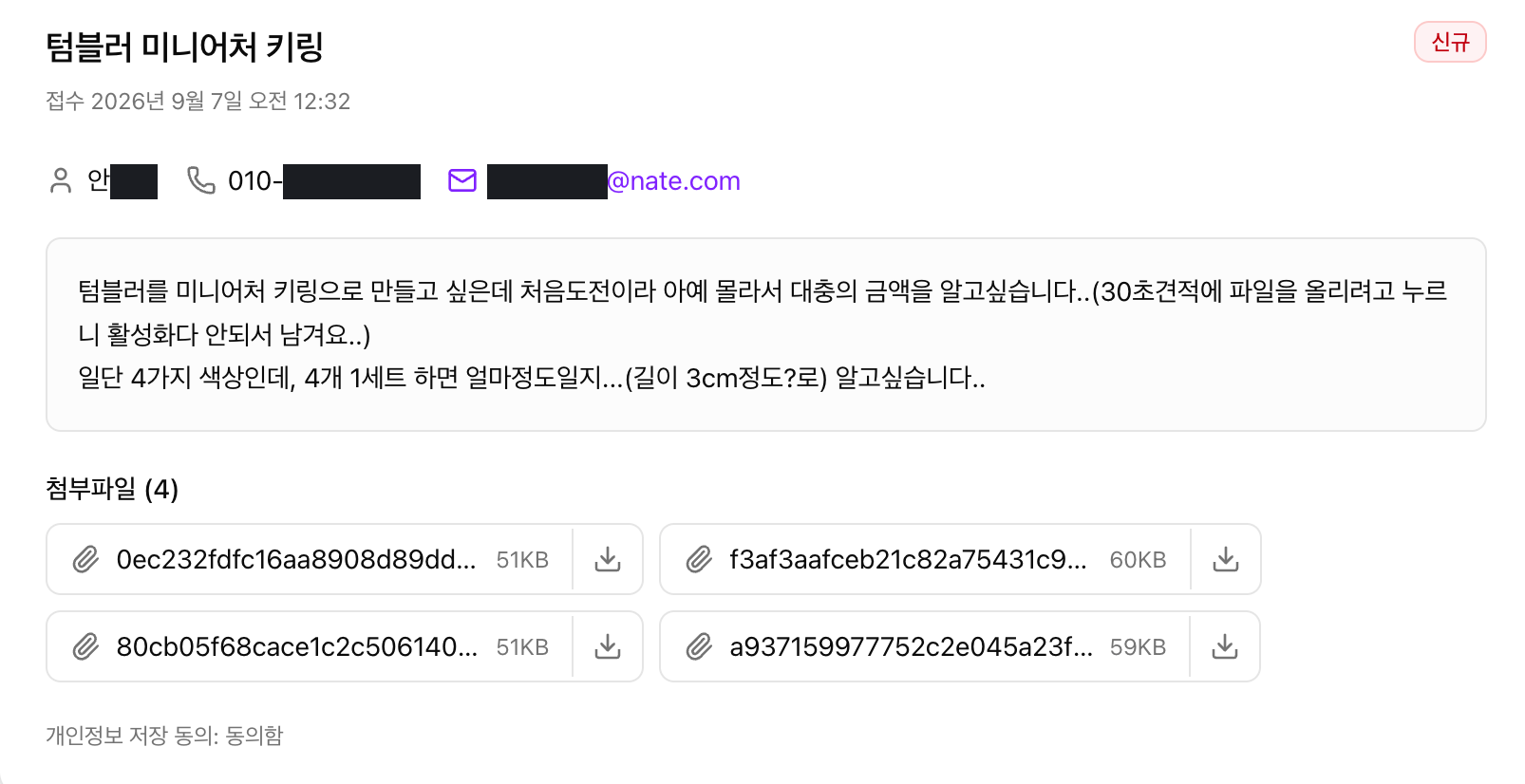

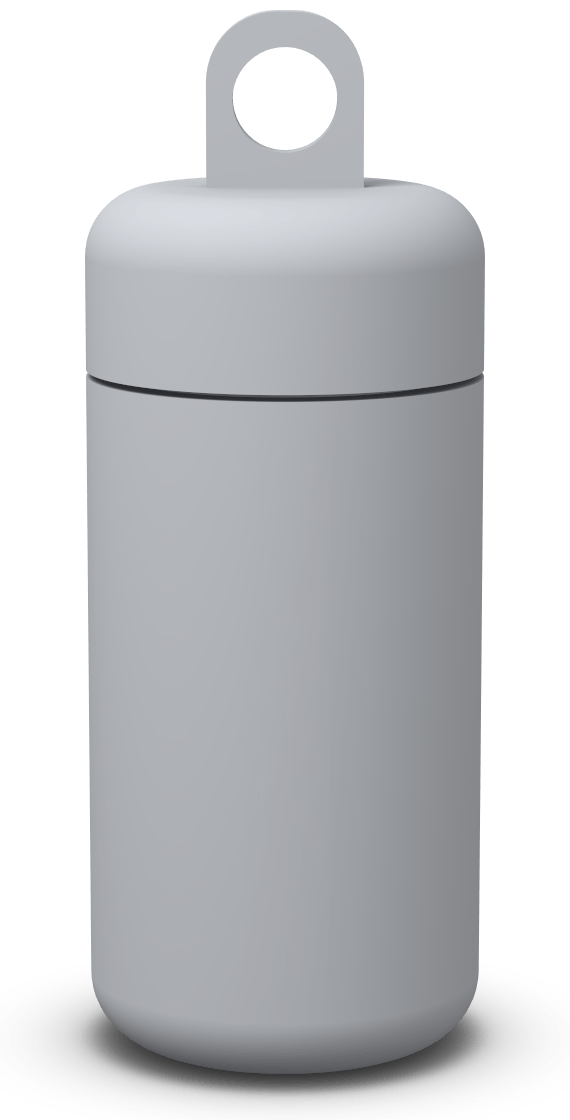

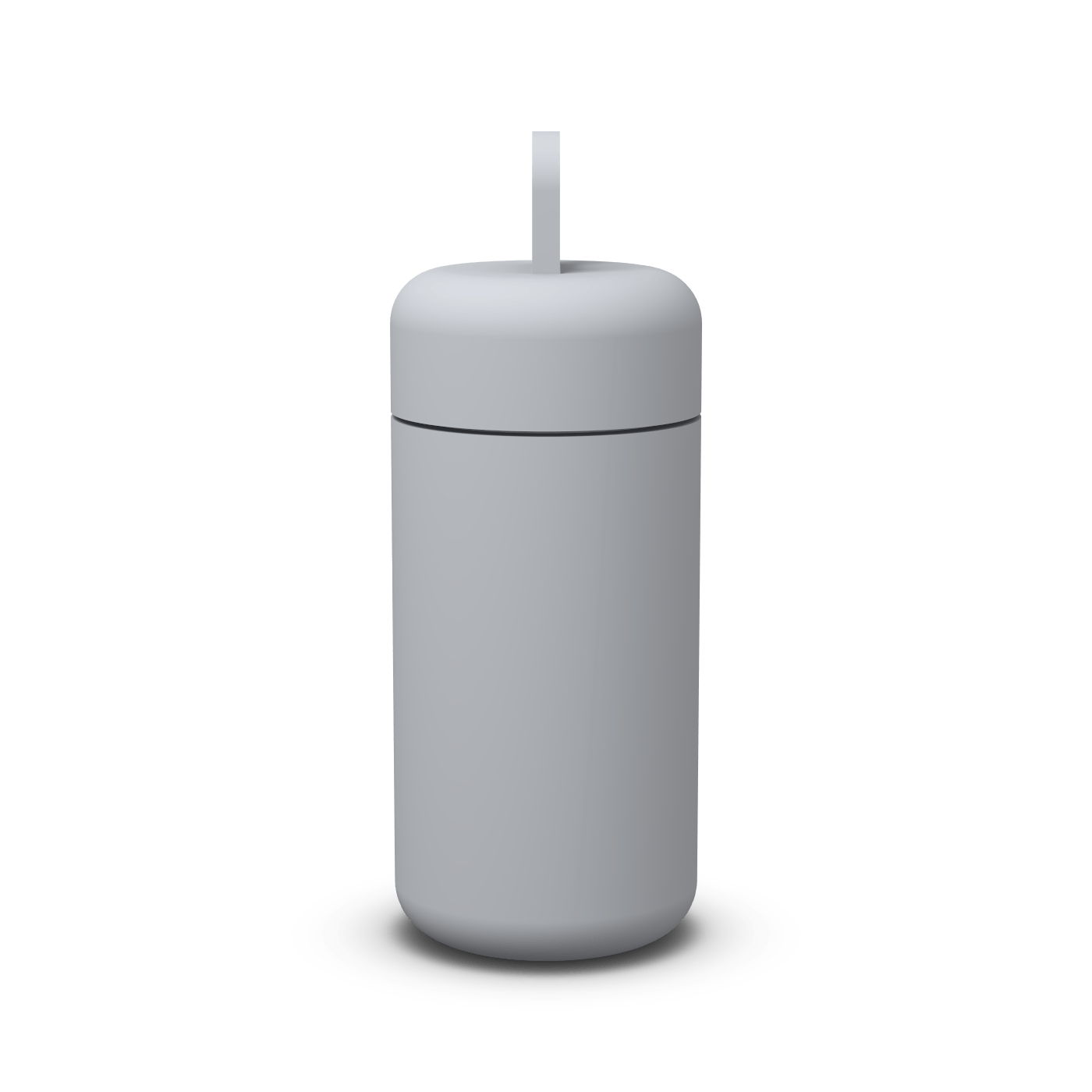

텀블러를 미니어처 키링으로 제작

지름 23.0 mm, 높이 50.4 mm의 미니어처로 모델링 (고리 포함 높이 60.4 mm)

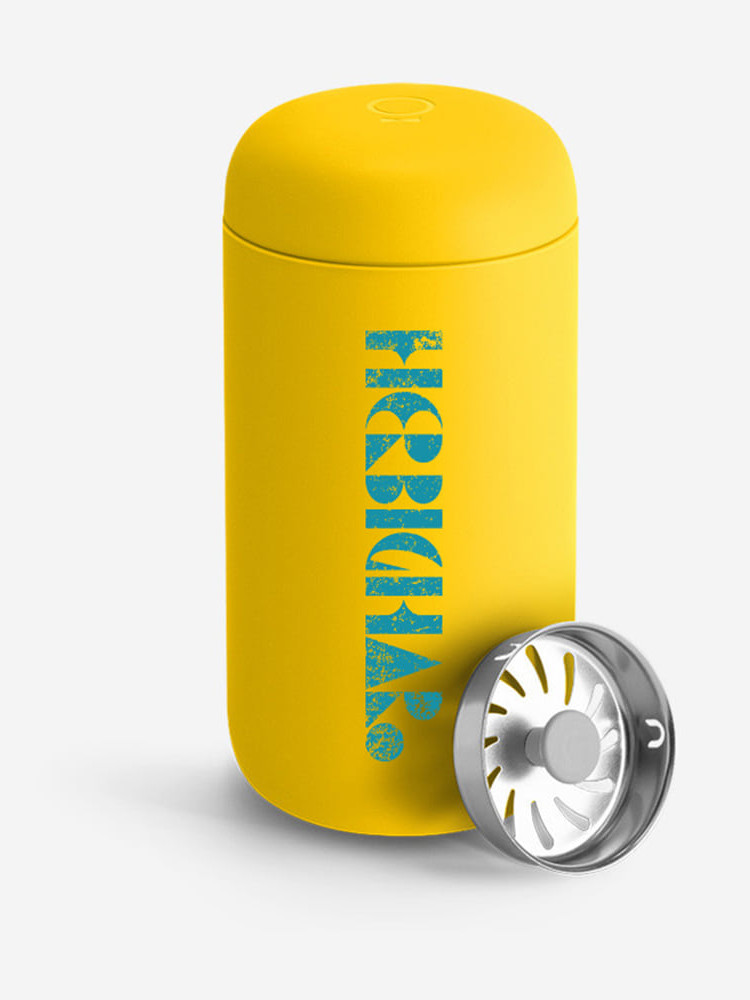

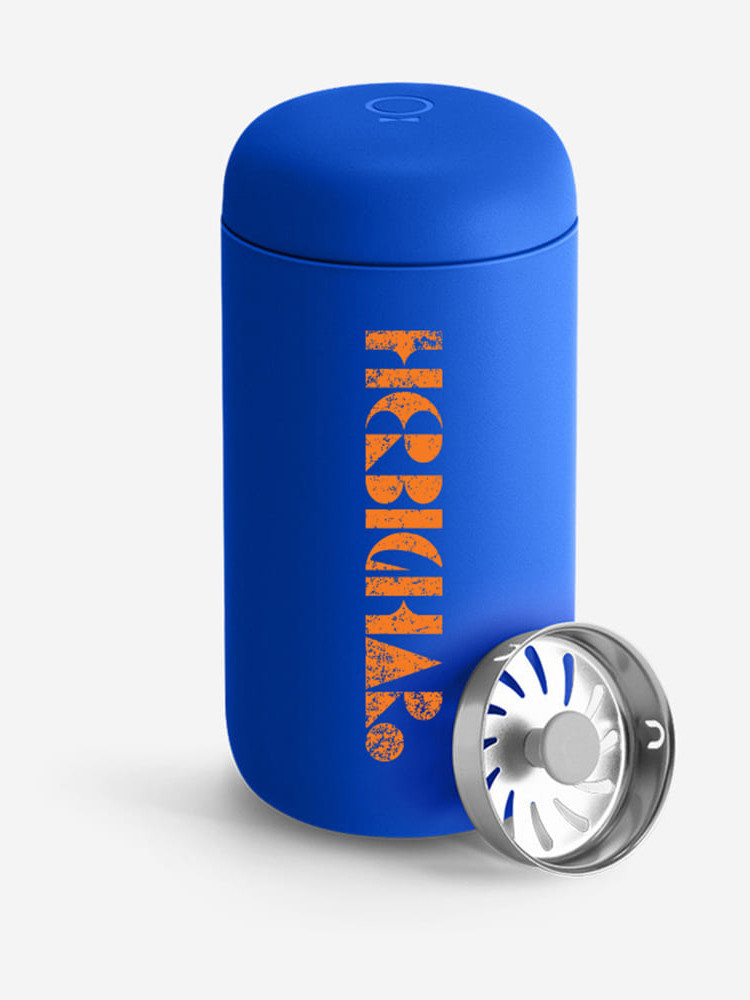

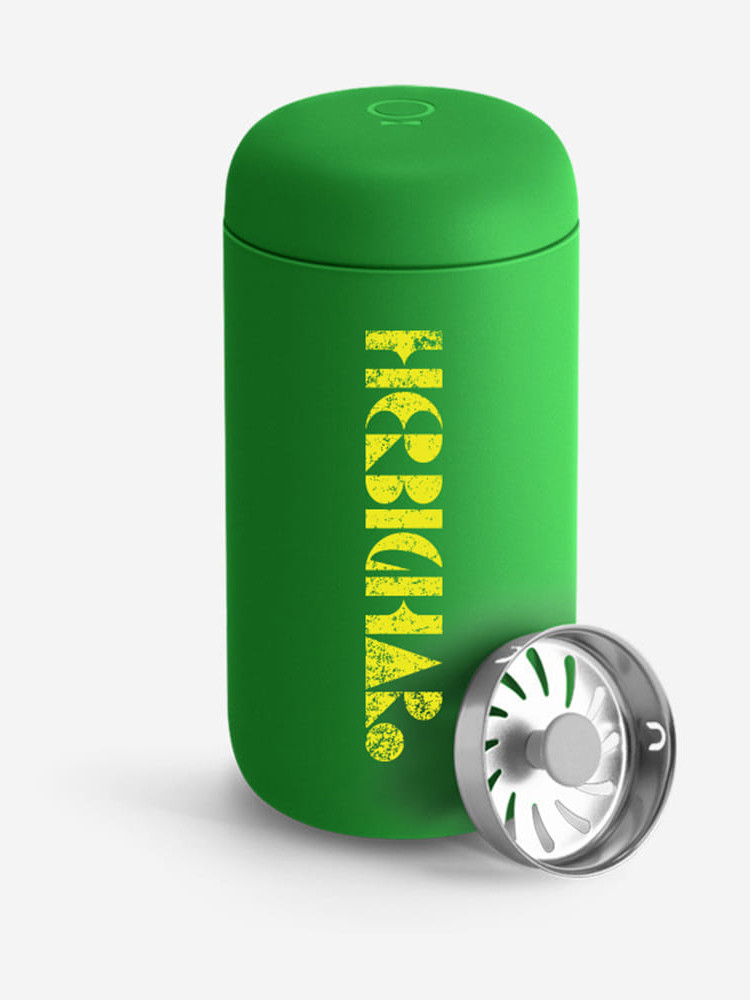

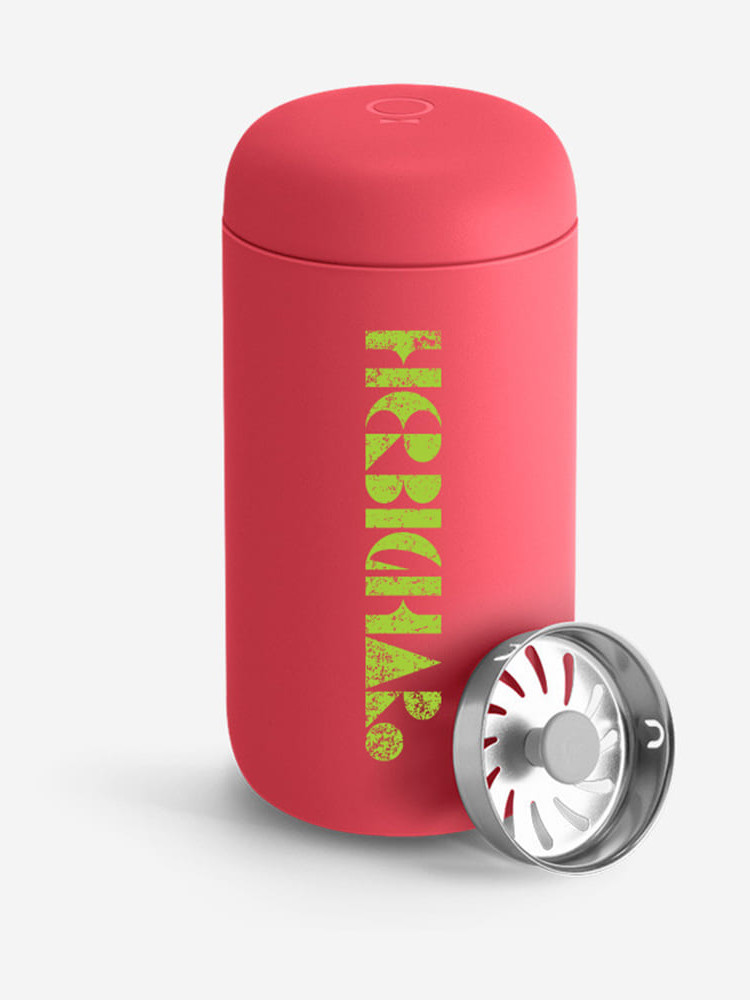

몸통의 영문 인쇄 디자인 참고

원 제품의 세로 문자 도안 자리(5.0 × 28.0 mm)를 몸통과 분리된 솔리드로, 표면과 단차 없이 재현

아래로 똑바로 떨어지는 고리 위치 (1번 안)

고리를 뚜껑 윗면 정중앙에 배치해 구멍(지름 6.0 mm) 중심과 무게중심이 같은 축 위에 위치

거름망(필터)은 제외

거름망 없이 몸통, 뚜껑, 고리를 하나의 형상으로 구성

4가지 색상, 4개 1세트

형상은 1종으로 설계, 색상과 수량은 출력 조건

길이 3 cm 정도

설계 모델의 높이는 고리 포함 60.4 mm

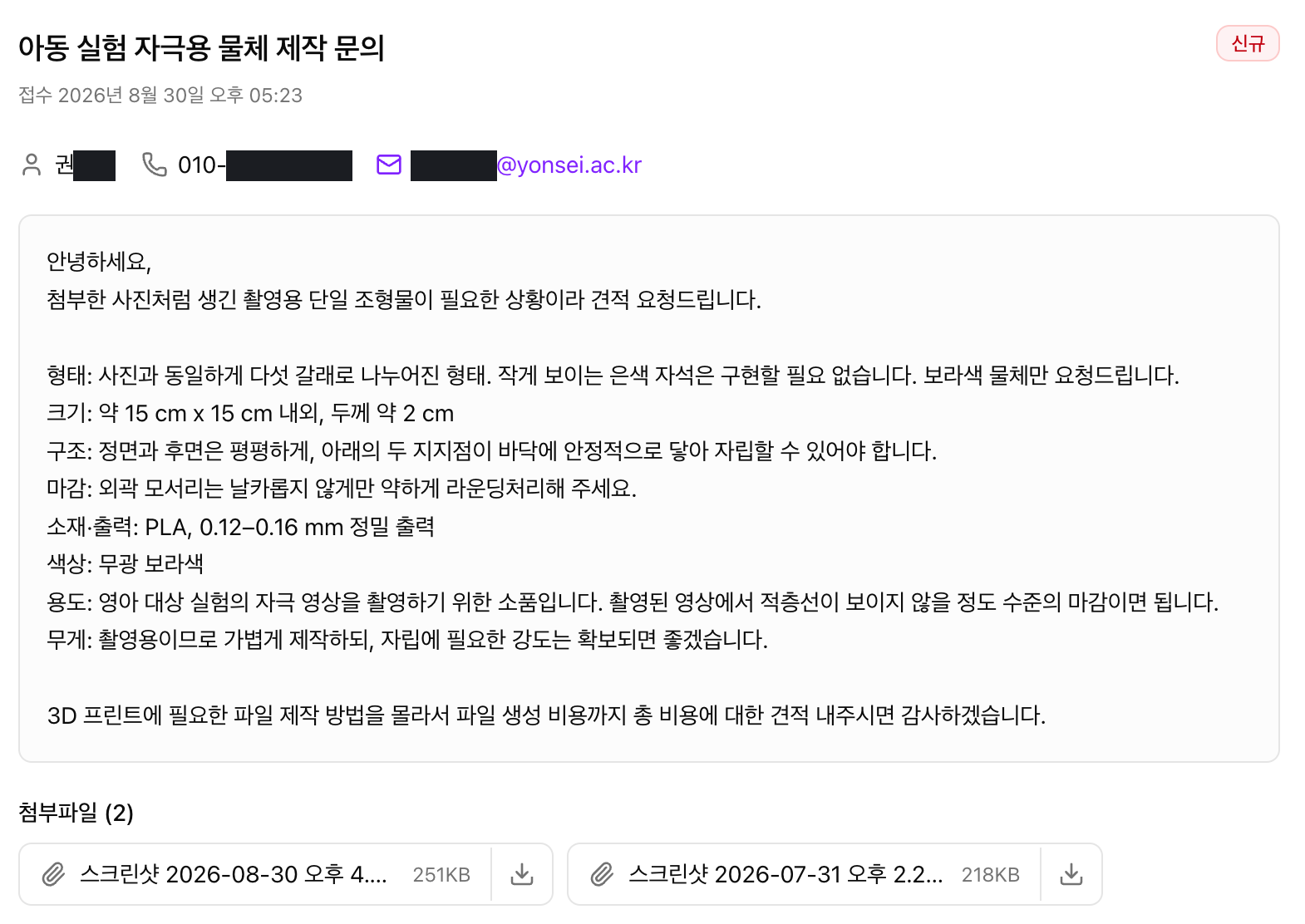

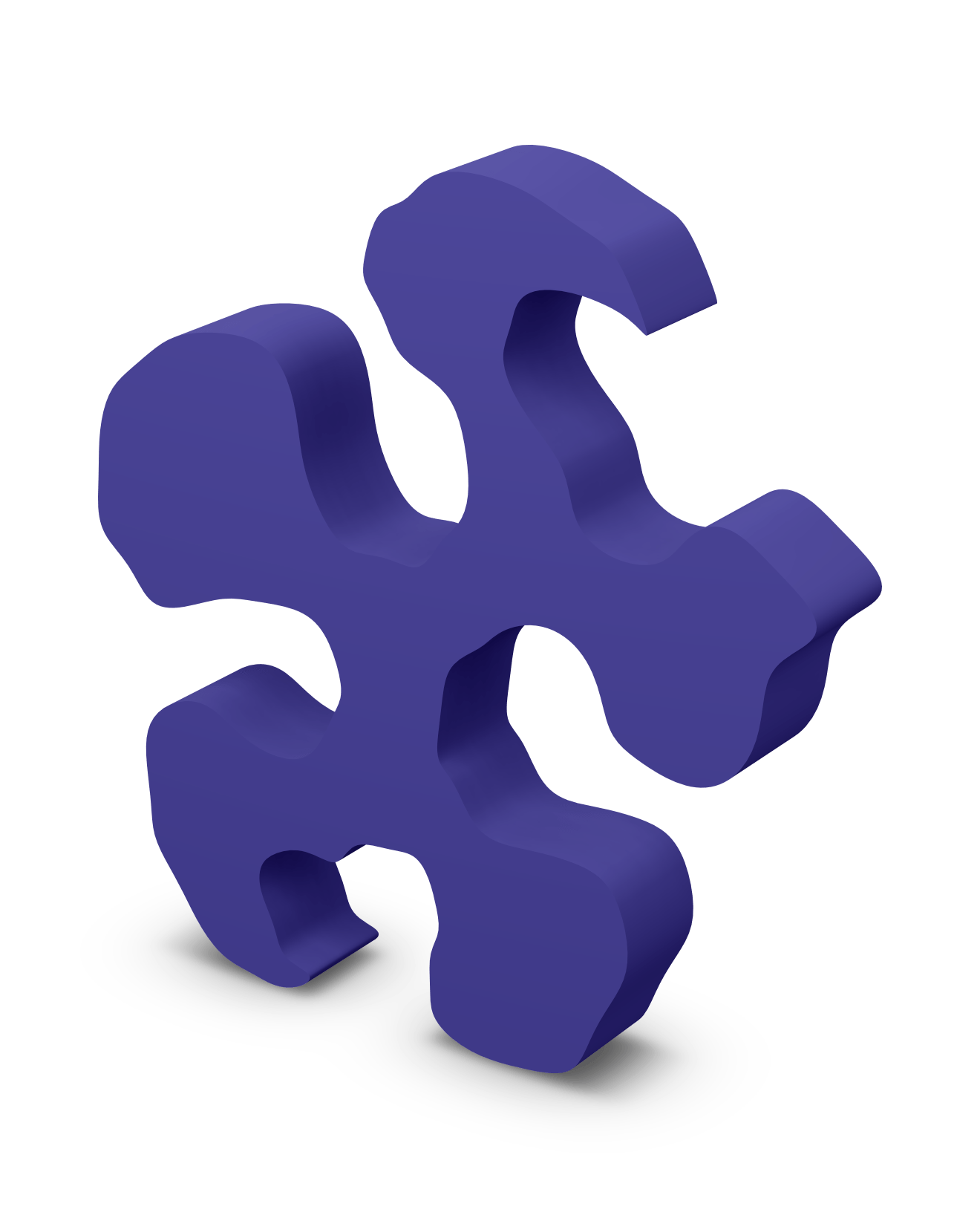

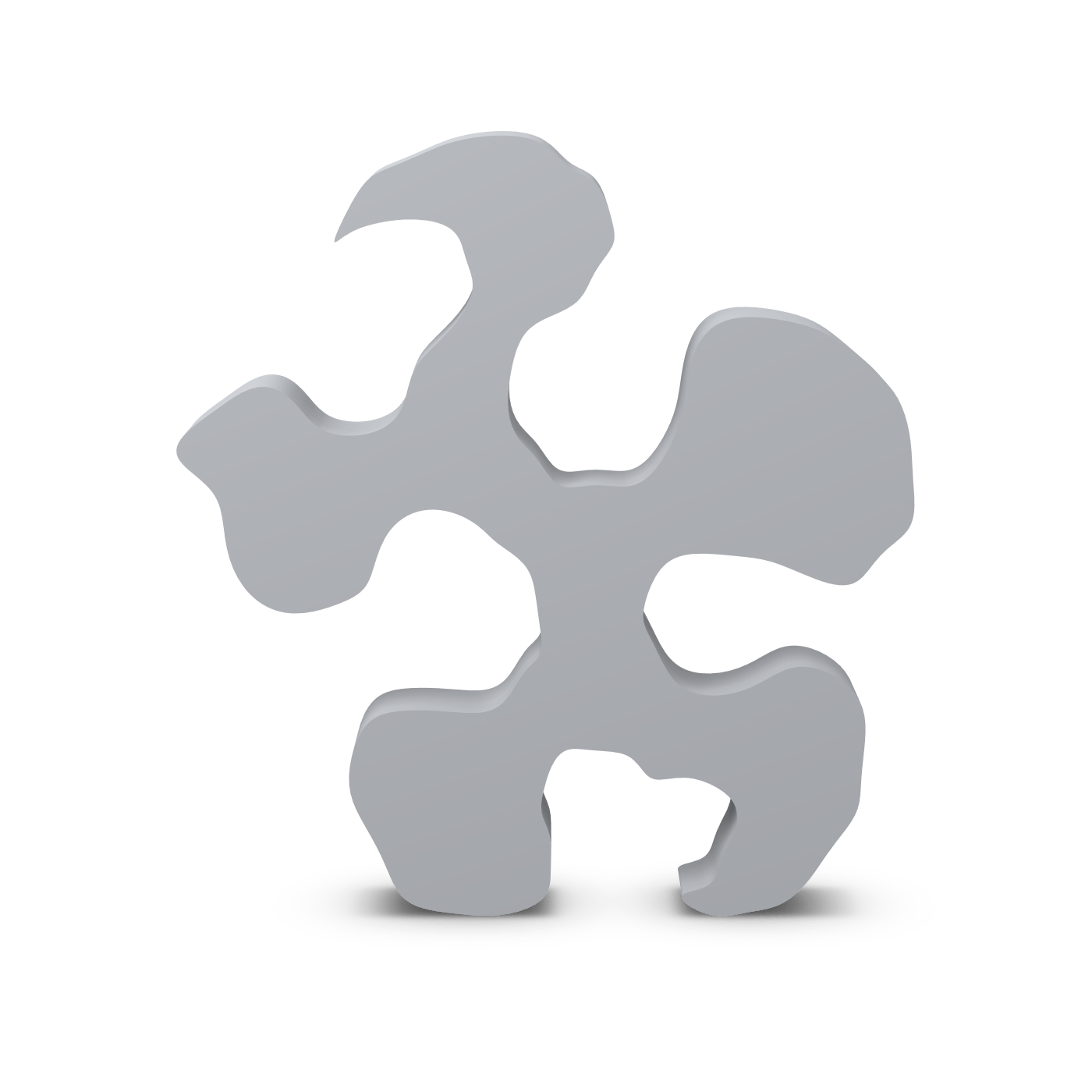

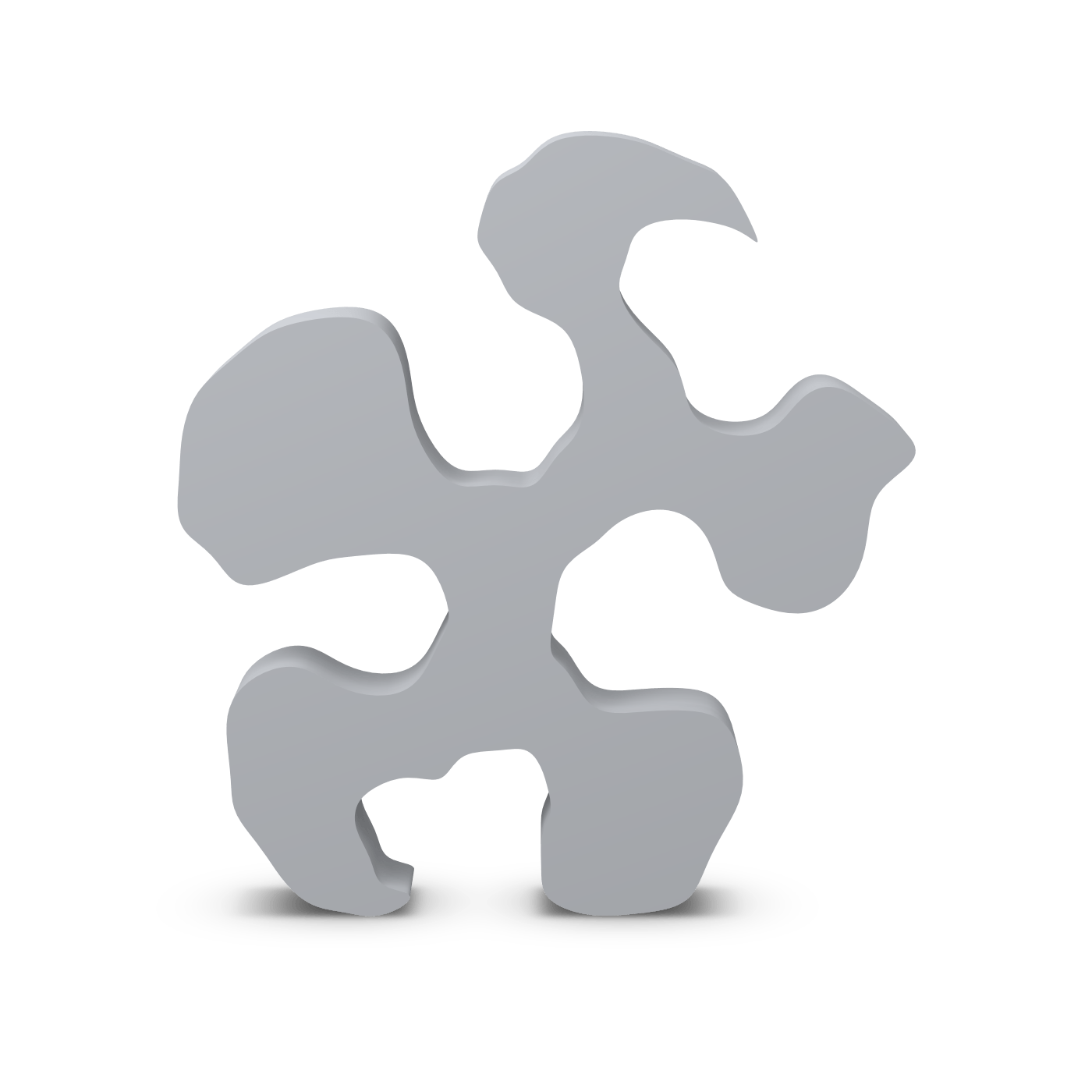

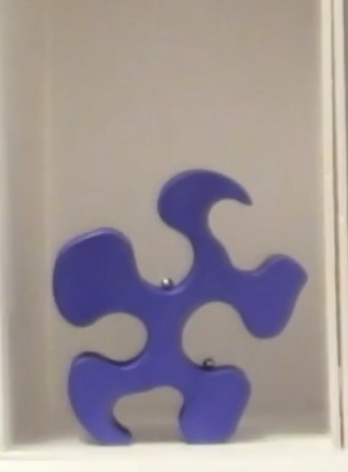

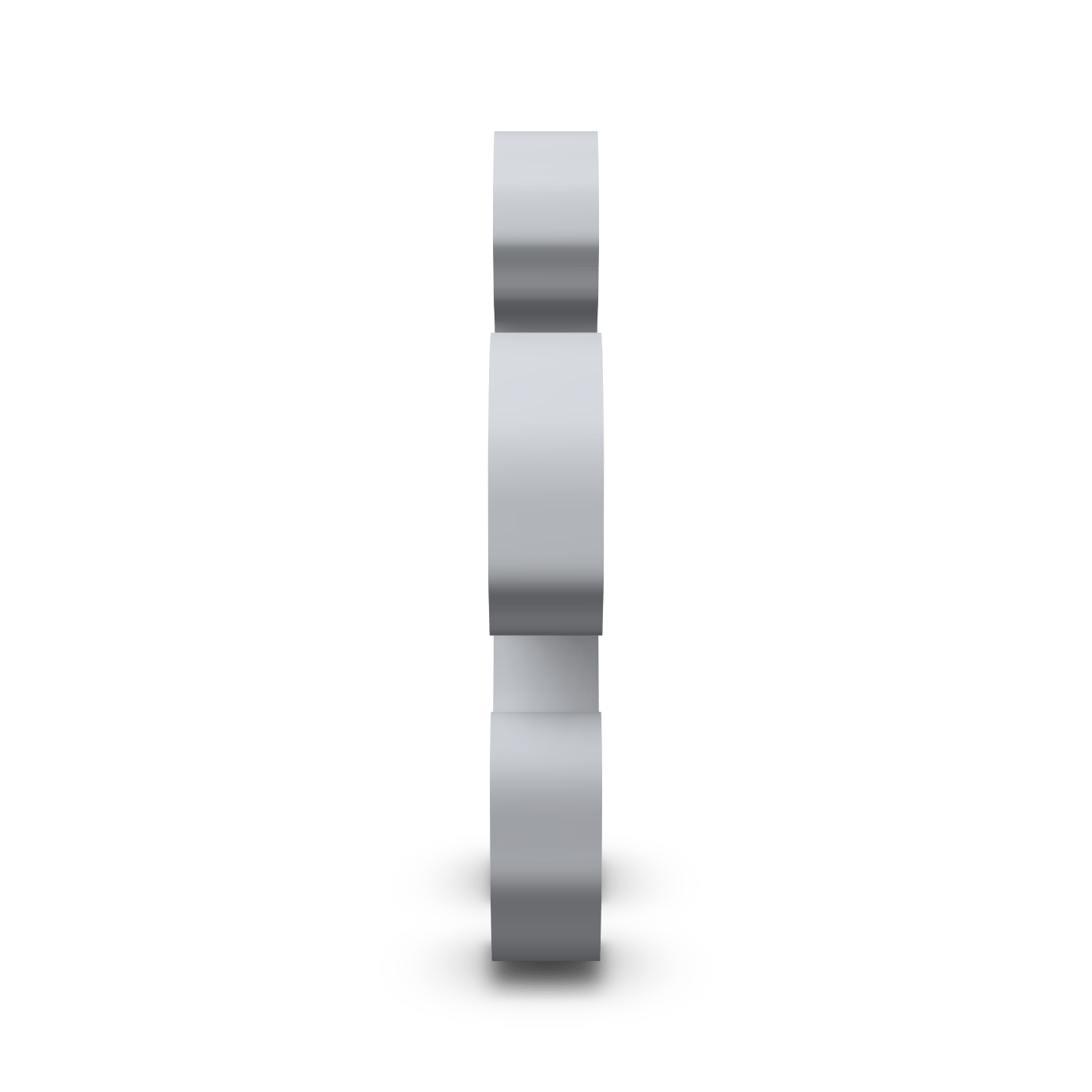

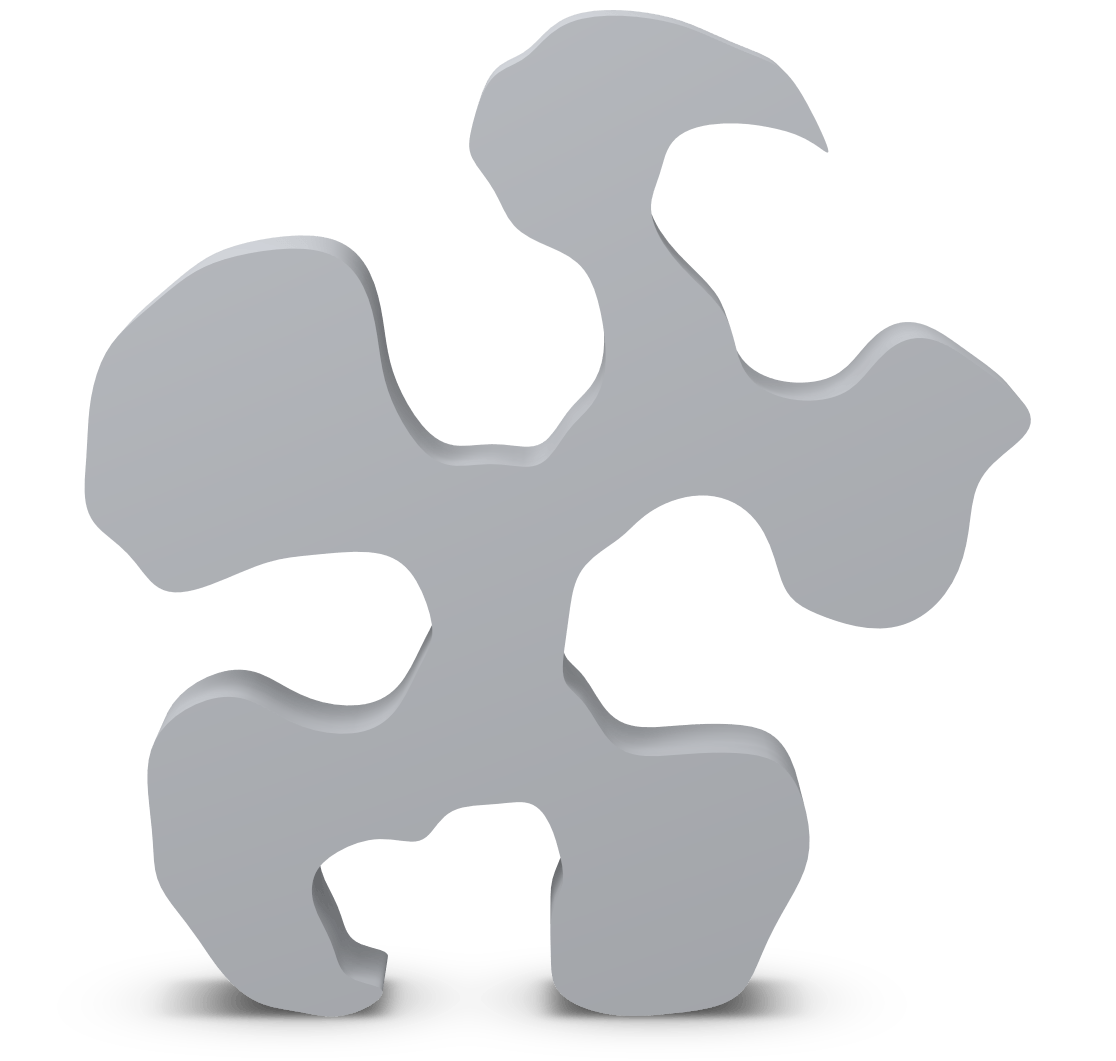

사진과 같은 다섯 갈래 형태

참고 사진과 같은 배치의 다섯 갈래 형상으로 모델링

은색 자석은 제외, 보라색 물체만 제작

자석 없이 본체만 하나의 솔리드로 모델링

약 15 × 15 cm 내외, 두께 약 2 cm

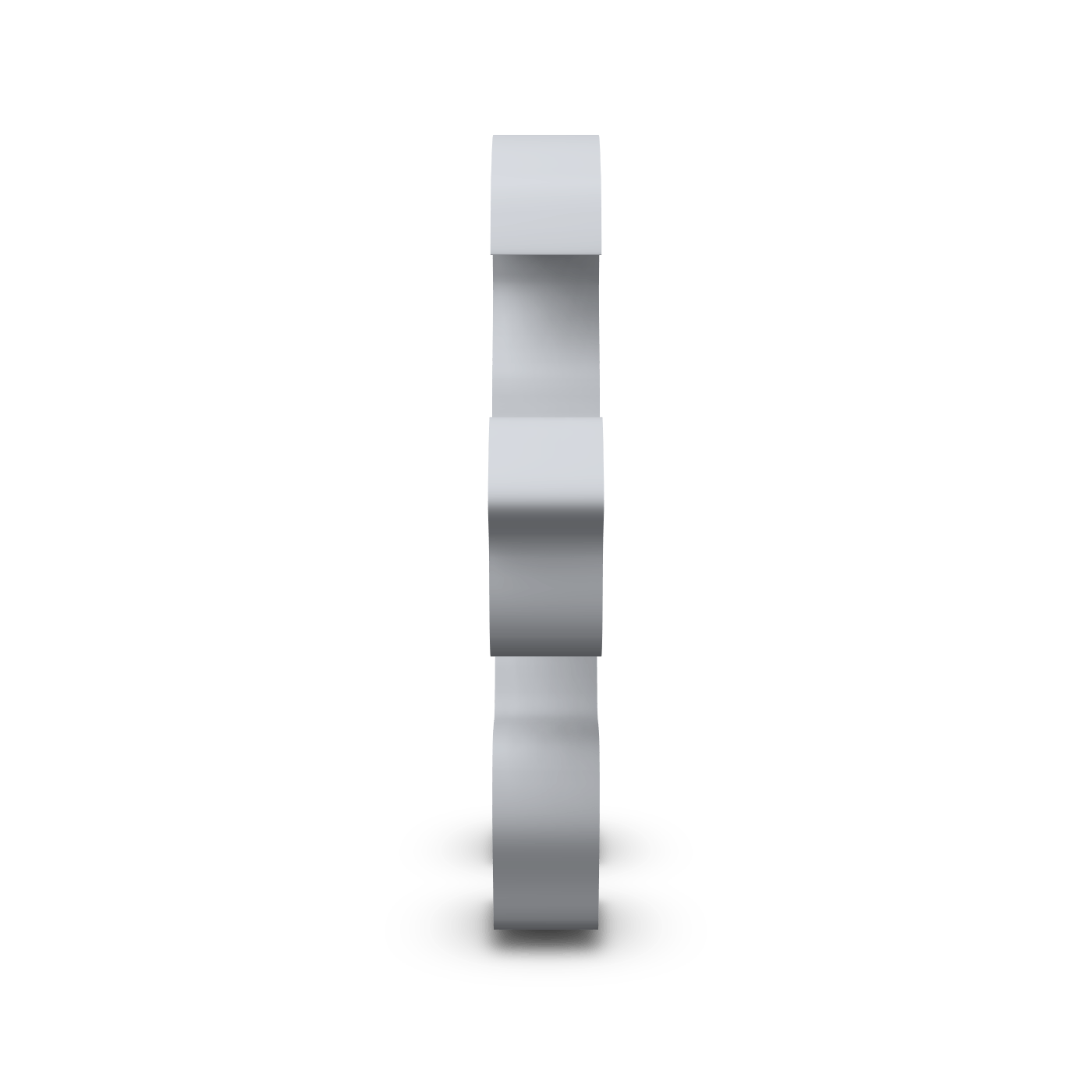

세운 자세 기준 폭 141.8 mm, 높이 152.5 mm, 두께 20.0 mm

정면과 후면은 평평하게, 아래 두 지지점으로 자립

정면과 후면은 평행한 평면, 아래 두 갈래만 바닥에 닿고(접점 간격 45.8 mm) 무게중심이 그 사이에 위치

외곽 모서리는 약하게 라운딩

마감 단계의 요청 사항으로, 3D 모델의 모서리는 직각

PLA, 0.12~0.16 mm 정밀 출력, 무광 보라색

출력 조건의 요청 사항으로, 3D 모델에는 포함되지 않음

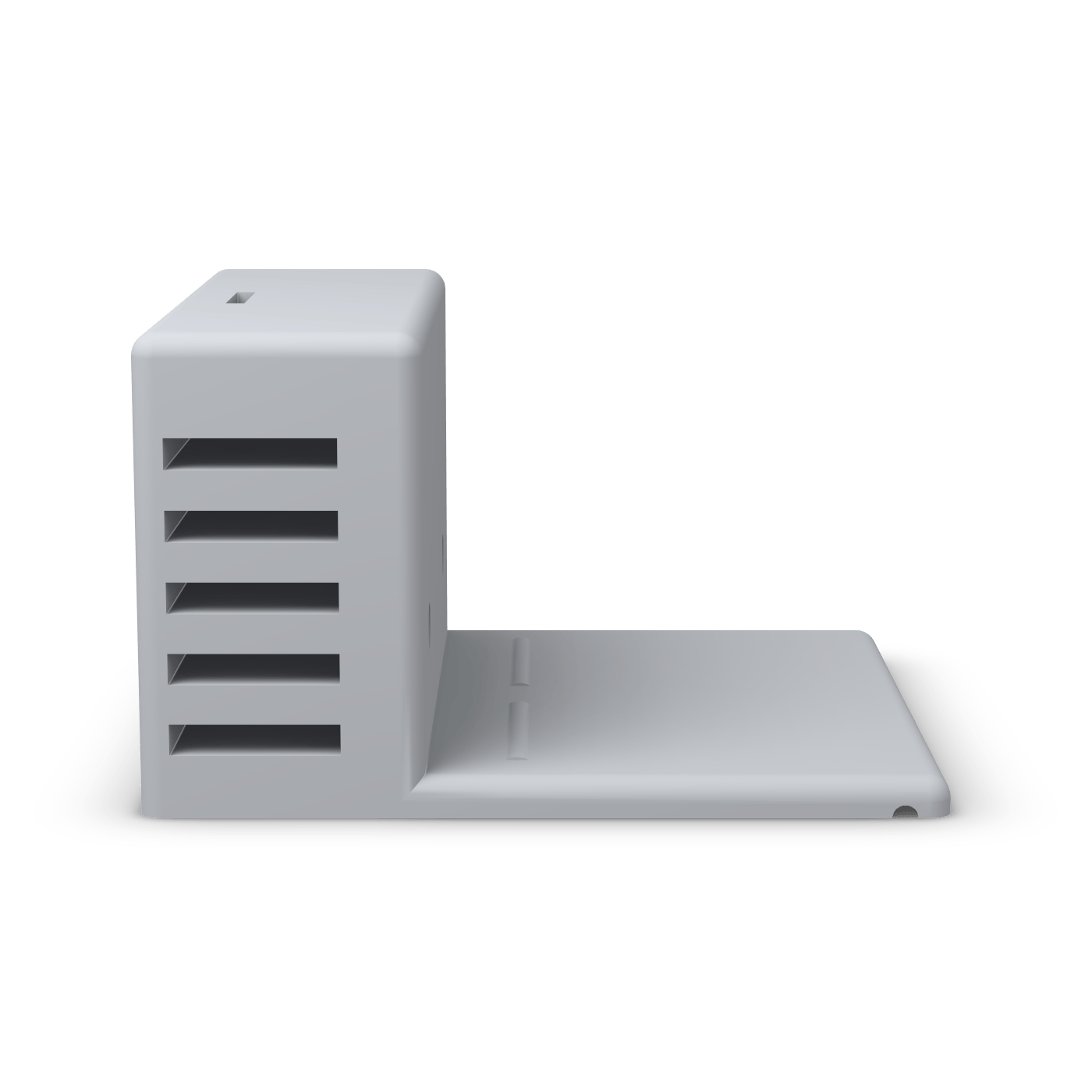

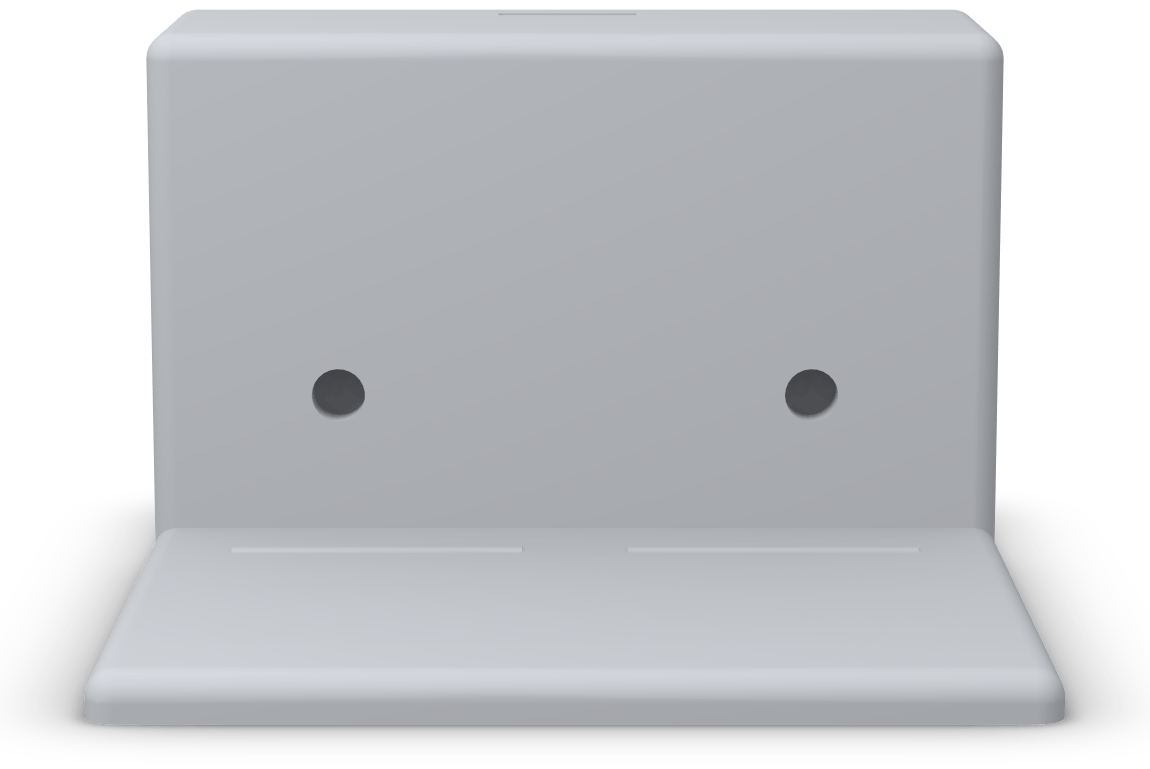

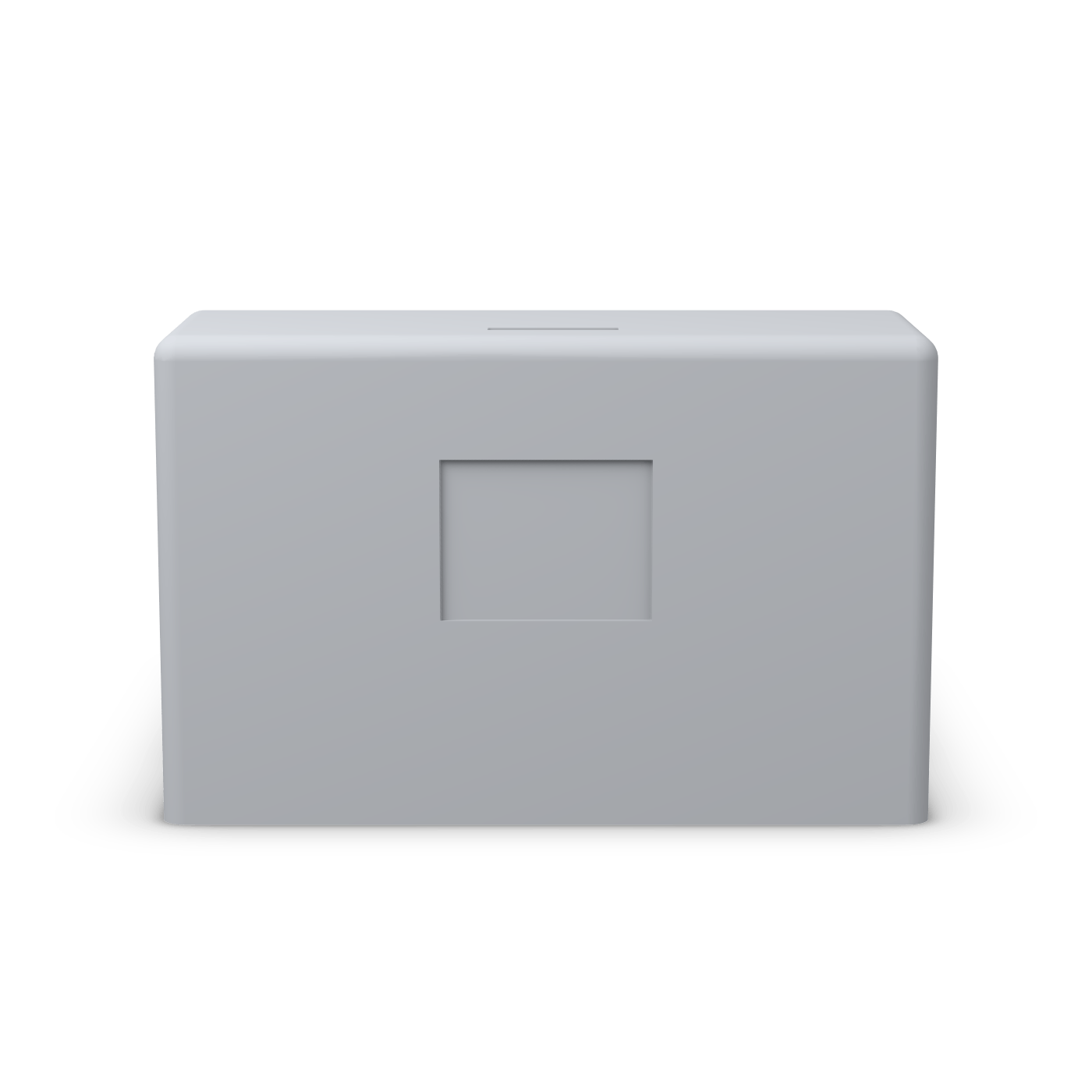

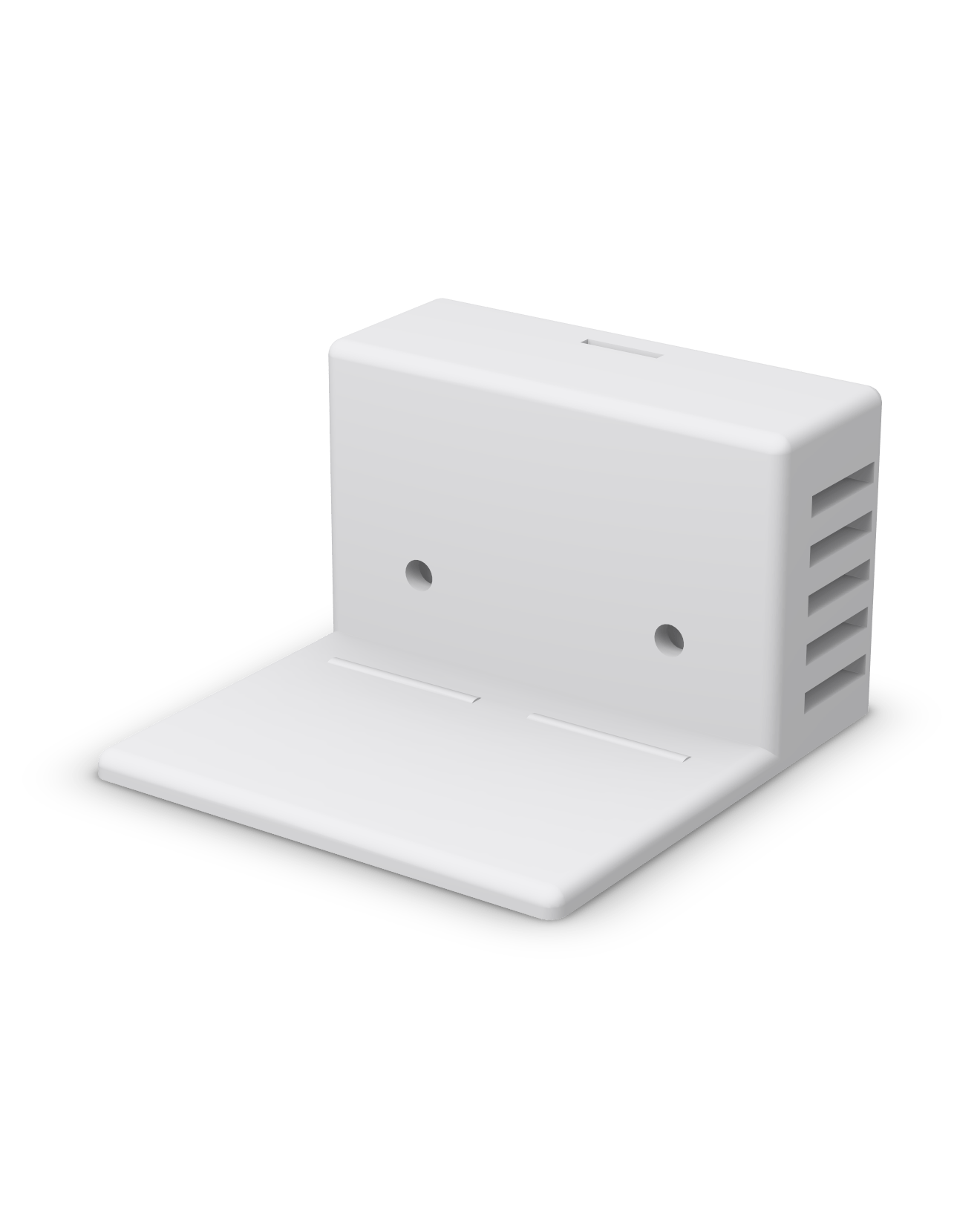

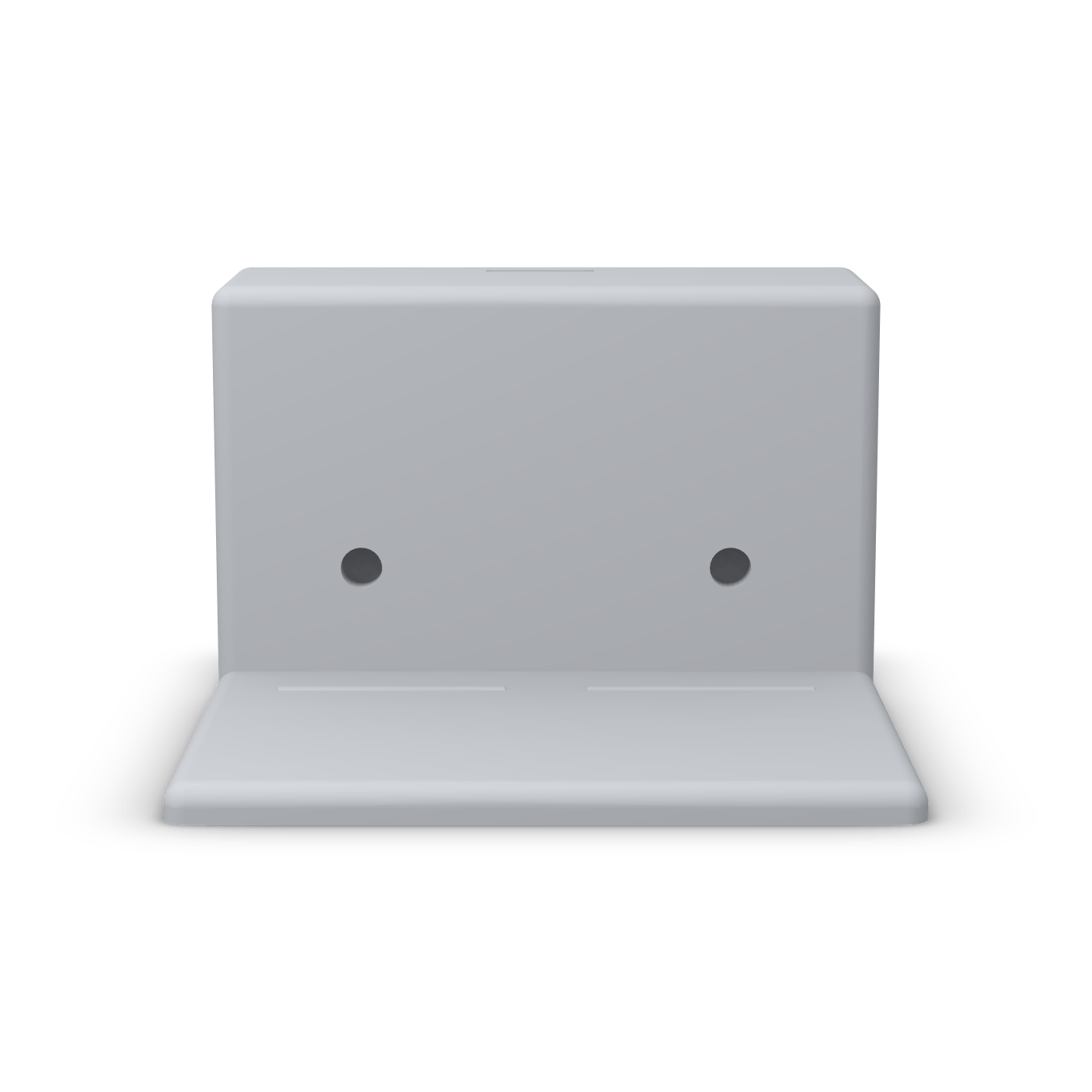

환자가 촬영기 위에 서서 발목 촬영

본체 앞에 폭 478.0 × 깊이 331.2 mm, 두께 25.0 mm의 평판 발판을 일체로 배치

왼쪽과 오른쪽 발목 사진 2장

전면에 지름 30.0 mm 구멍 2개를 좌우 대칭으로 배치 (중심 간격 266.0 mm, 중심 높이는 발판 윗면에서 76.2 mm)

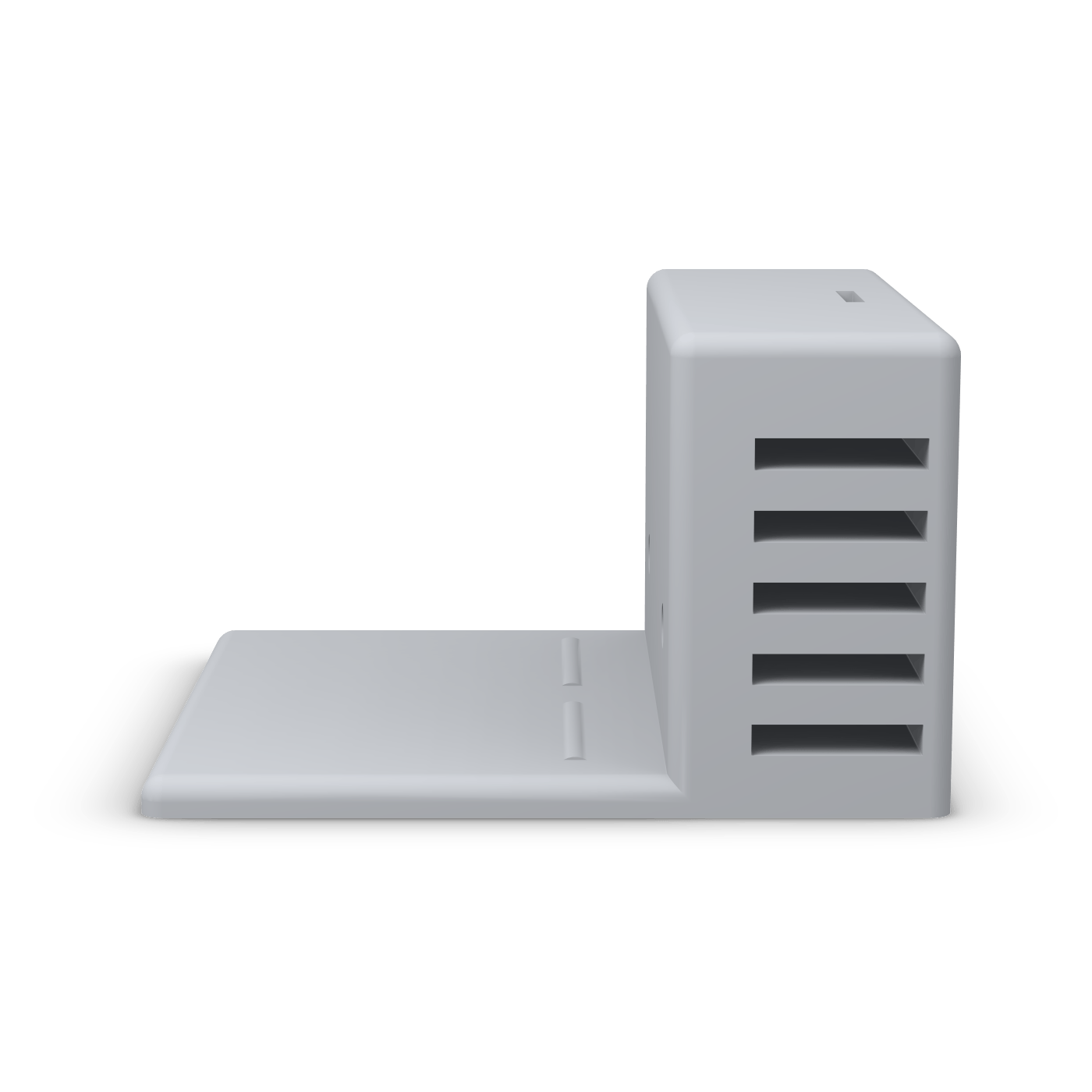

스마트 인솔 보관소

본체 좌우 측면에 입구 107.0 × 20.0 mm, 깊이 214.0 mm의 슬롯을 5단씩, 모두 10칸 배치

보관하면서 동시에 충전

슬롯마다 안쪽 벽에 지름 15.6 mm 관통 구멍 2개를 두어 본체 중앙의 수직 공간과 연결
